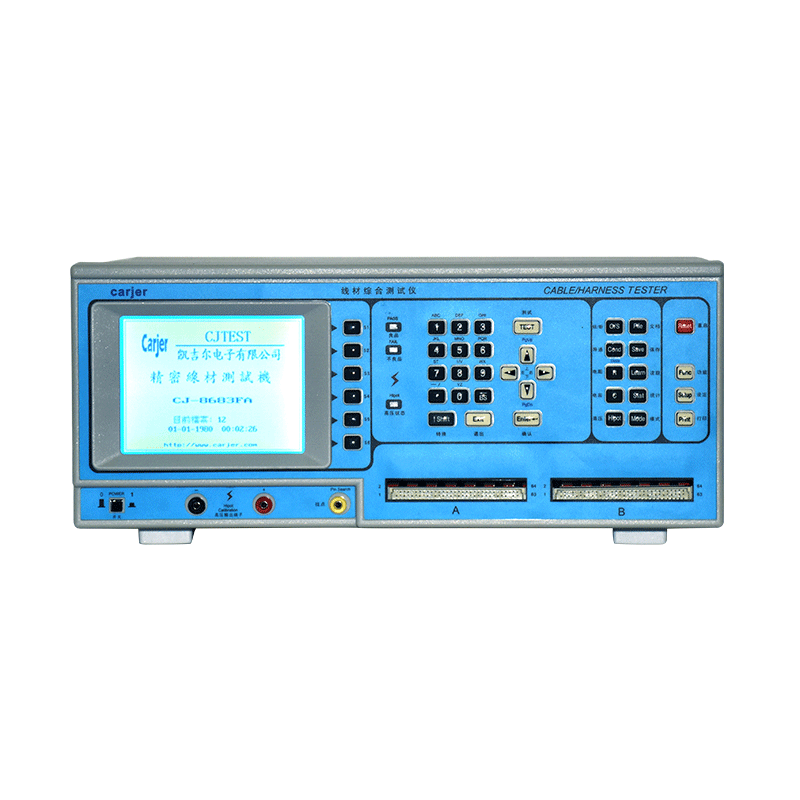

CJ-8681FA精密線束測試儀
來源： 發布時間：2022-02-23
次瀏覽

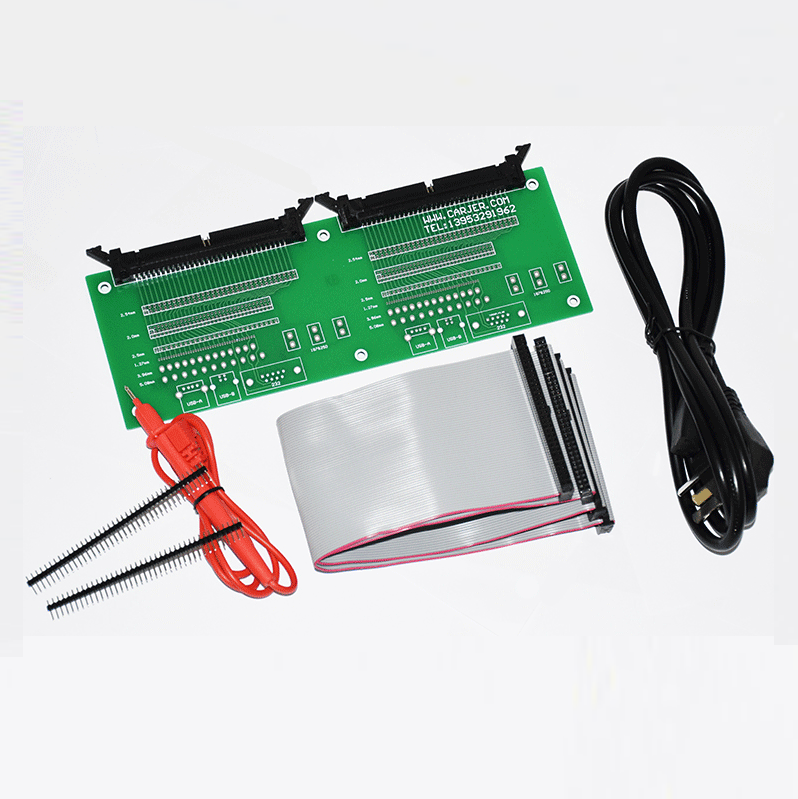

基本配件：
主機一臺；
線材轉接板一塊；
排線兩條；
尋點表筆一條；
排針兩條；
說明書一份；
電源線一條。
產品型號：CJ-8681
．最高 1000Vdc/500Vac 測試
．自動掃描找點
．單邊線材測試
．瞬間短路測試
．大型 320x240 LCD 顯示
．可程式化測試設定
．統計功能 |
CJ-8681 功能 | 測試項目 | 符號 | 測試范圍 | 電阻 | R | 0.1Ω~1MΩ | 電容 | C | 10pF~500μF | 二極管測試 | D | 0.0V~7.0V | 導通電阻 | COND | 0.1Ω~50Ω | 絕緣電阻 | IR | 1MΩ~500MΩ | 高壓(漏電流) | HIPOT | 0.1mA~5mA | 斷/短 路 | O/S | 2kΩ~50kΩ | 單邊測試 |
|
| 斷短路端點判斷 |
|
|
CL-8681．規格 | 進階功能 | 可程式連續測試
自動學習自動找點
自我診斷
自我校正歸零 | 基本精確度 | ±1% | 測試掃描描模式 | 自動/手動 可切換 | 測量頻率信號/電壓
低電壓測量信號 高電壓測量信號
| 100~100kHz
5Vdc / 50mA max. ±5%
200~1000Vac. ±5% 100~500Vac. ±5% (FA機型) | 測量點數 | 128測量點 (可選購256/512點)
Hipot Calibration +/- Output
Auto Pin Search Jack | 面板按鍵 | Syskey / Fastkey / Editkey | I/O 介面 | RS-232 Port
Printer Port
Remote Control Port | 記憶存儲 | 最多可存儲56組設定 | 電源輸入 | 115/230Vac 60/50Hz ± 10% Switchable | 配件 | 自動找點探針
治具排線
使用手冊
電源線 | 操作環境 溫濕度 | 15°C~35°C. RH≦75% | 尺寸 (WxHxD) | 425 x 190 x 350mm | 重量 | 14kgs | 線材規格要求要求 | 1μF Max. | 訂購代號
CJ-8681N
CJ-8681F
CJ-8681FA
/C2
/C3 | 內容
Cable Tester (700Vdc)
Cable Tester (1000Vdc)
Cable Tester (700Vdc/500Vac)
256測試點 |
|
售后保障：
包修時間：儀器包修一年，終身維護
技術服務：
●我們有專業的工程師，可為所要測試的產品設計測試方式和測試治具，調試好測試儀器的各項參數使其達到最優性能。
●免費提供技術培訓，免費提供儀器保養維護技術。
●可根據客戶一對一的要求設計制作專用的測試方案及測試治具。
